I. Giới thiệu chung về CB trong công trình dân dụng
CB (viết tắt của “Circuit Breaker”), còn gọi là cầu dao tự động hay aptomat, là một thiết bị bảo vệ quan trọng trong hệ thống điện dân dụng. Nó có nhiệm vụ tự động ngắt điện khi phát hiện dòng điện quá tải hoặc ngắn mạch (chập điện) nhằm ngăn ngừa cháy nổ và bảo vệ an toàn cho thiết bị cũng như con người.
Trong công trình dân dụng, CB thường được lắp tại:
-
Tủ điện tổng: CB tổng cho cả căn nhà hoặc từng tầng.
-
Tủ điện nhánh: CB điều khiển từng khu vực như phòng khách, nhà bếp, nhà vệ sinh,…
-
Thiết bị riêng biệt: CB cho máy lạnh, bình nóng lạnh, bơm nước,…
Việc kiểm tra, sửa chữa và thay thế CB bị hư là kỹ năng cần thiết với thợ điện dân dụng và cả những người có kiến thức điện cơ bản để đảm bảo an toàn, hạn chế sự cố và tiết kiệm chi phí.
II. Dấu hiệu nhận biết CB bị hư hoặc gặp sự cố
Trước khi tiến hành kiểm tra hay thay thế, cần xác định CB có thật sự bị hư hay không. Dưới đây là một số dấu hiệu phổ biến:
1. CB không đóng điện được
-
Gạt cần lên nhưng không có điện.
-
Cần gạt tự động sập xuống ngay khi bật.
2. CB bị nhảy liên tục
-
Mỗi lần bật lên CB lại tự nhảy xuống ngay lập tức, dù không có dấu hiệu quá tải rõ rệt.
-
Có thể do CB quá nhạy, do ngắn mạch, hoặc do hư hỏng bên trong.
3. CB nóng bất thường
-
Khi chạm vào thấy nóng rực, có thể nghe tiếng “reo nhẹ” hoặc phát mùi khét.
-
Có thể do tiếp xúc kém, tiếp điểm bên trong CB bị hỏng.
4. CB có tiếng kêu lạ hoặc mùi khét
-
Đó là dấu hiệu CB bị lão hóa hoặc chập cháy.
5. CB không tự động ngắt khi quá tải
-
Khi sử dụng thiết bị công suất lớn nhưng CB không ngắt → Mất chức năng bảo vệ → Nguy hiểm.
III. Nguyên nhân khiến CB bị hư
-
Quá tải lâu dài: CB thường xuyên hoạt động gần mức định mức, làm nóng tiếp điểm và nhanh hỏng.
-
Chập điện hoặc ngắn mạch: Dẫn đến CB hoạt động nhiều lần trong thời gian ngắn.
-
Tiếp xúc kém: Dây điện đấu nối không chặt, gây nóng và oxy hóa tiếp điểm.
-
Tuổi thọ CB đã quá lâu: CB sử dụng lâu năm thường kém nhạy và hoạt động không ổn định.
-
CB kém chất lượng: Sản phẩm trôi nổi, không rõ nguồn gốc.
IV. Quy trình kiểm tra CB trong công trình dân dụng
1. Dụng cụ cần chuẩn bị
-
Tô vít, kìm điện cách điện
-
Đồng hồ đo điện (vạn năng – Multimeter)
-
Bút thử điện
-
Đèn test
-
Băng keo điện
-
Đồng hồ ampe kìm (nếu có)
2. Các bước kiểm tra an toàn trước khi sửa CB
-
Ngắt nguồn điện tổng (nếu CB cần kiểm tra là CB nhánh).
-
Dùng bút thử điện để chắc chắn rằng không còn điện tại CB cần thao tác.
-
Mang găng tay cách điện và thiết bị bảo hộ nếu cần thiết.
3. Tiến hành kiểm tra CB
Bước 1: Kiểm tra tình trạng cơ học của CB
-
Quan sát hình dạng, màu sắc, cần gạt của CB có bị gãy, cháy đen, nứt nẻ không.
-
Gạt CB lên xuống thử nhiều lần → Nếu bị kẹt hoặc không bám đúng vị trí thì CB có thể đã hư.

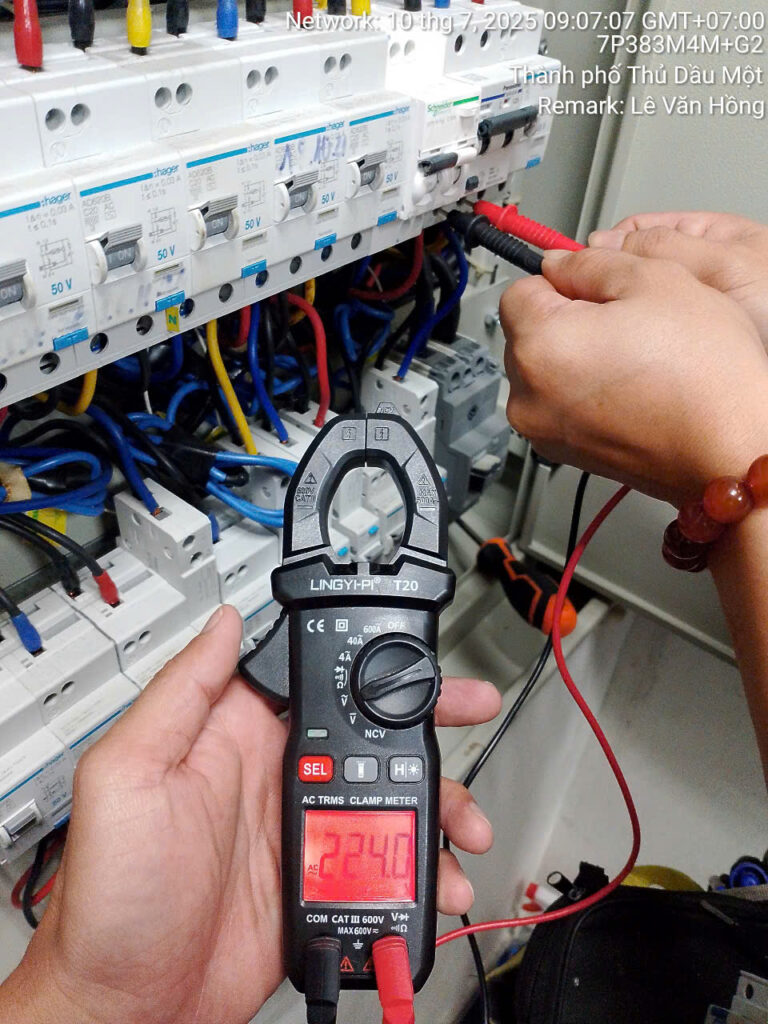

Bước 2: Dùng đồng hồ đo điện kiểm tra hoạt động CB
-
Tháo dây đầu ra của CB ra khỏi tải.
-
Chuyển đồng hồ về chế độ đo điện trở (Ohm) hoặc liên tục (Beep test).
-
Đặt hai đầu dò của đồng hồ vào hai cực CB.
-
Nếu CB ở trạng thái bật: điện trở gần bằng 0Ω → CB hoạt động tốt.
-
Nếu điện trở vô cực hoặc không có tín hiệu → CB đứt mạch hoặc hỏng.
-
Bước 3: Kiểm tra CB có bị rò hoặc phóng điện nội không
-
Dùng vạn năng số có chế độ kiểm tra dòng rò, hoặc kiểm tra cách ly giữa các cực.
-
Nếu phát hiện có điện áp bất thường giữa các cực khi CB đang mở → CB có thể đã rò điện.
V. Cách sửa chữa và thay thế CB bị hư
1. Khi nào nên sửa, khi nào nên thay CB
-
Nếu CB chỉ lỏng dây, tiếp xúc kém → Có thể siết lại, vệ sinh và sử dụng tiếp.
-
Nếu CB bị hư bên trong, nhảy liên tục, nóng, nổ nhẹ, chảy nhựa → Phải thay thế.
2. Các bước thay thế CB an toàn
Bước 1: Chuẩn bị CB mới
-
Chọn CB cùng loại, cùng dòng điện định mức (ví dụ 10A, 16A, 20A…).
-
Ưu tiên chọn sản phẩm của các thương hiệu uy tín: Schneider, Panasonic, LS, MPE…
Bước 2: Ngắt nguồn và tháo CB cũ
-
Ngắt điện tổng.
-
Tháo CB cũ ra khỏi thanh ray hoặc hộp đấu nối.
-
Ghi nhớ hoặc chụp lại sơ đồ dây đấu.
Bước 3: Đấu nối CB mới
-
Siết chặt đầu dây nguồn vào và đầu dây tải ra đúng cực (đầu vào thường ở phía trên).
-
Kiểm tra chắc chắn rằng dây không bị hở lõi, không chạm vỏ hoặc chạm nhau.
Bước 4: Gắn CB mới lên tủ điện
-
Gắn vào thanh ray đúng cách.
-
Đảm bảo CB thẳng, không lỏng lẻo.
Bước 5: Kiểm tra lại toàn bộ và cấp điện
-
Dùng đồng hồ kiểm tra lần cuối.
-
Đóng điện và thử tải dần.
-
Quan sát xem CB hoạt động ổn định hay không.
VI. Những lưu ý quan trọng khi sửa chữa CB
-
Tuyệt đối không thao tác khi CB đang có điện.
-
Không đấu CB ngược cực: Nhiều CB không hoạt động đúng nếu đấu đầu vào và đầu ra sai vị trí.
-
Không để lỏng dây hoặc đầu dây bị xơ.
-
Không thay CB bằng loại không đúng dòng điện định mức.
-
Không thay CB nhiều lần mà không kiểm tra tải và nguyên nhân nhảy CB.
-
CB bị nhảy liên tục có thể do lỗi mạch điện – cần kiểm tra kỹ chứ không chỉ thay CB.
VII. Bảo dưỡng định kỳ CB và hệ thống điện dân dụng
Việc bảo trì CB định kỳ giúp kéo dài tuổi thọ và hạn chế sự cố:
-
Mỗi 6 tháng nên kiểm tra tủ điện, siết chặt lại các đầu dây CB.
-
Vệ sinh nhẹ nhàng bụi bẩn quanh CB và tủ điện bằng cọ nhỏ hoặc khí nén.
-
Kiểm tra nhiệt độ khi hoạt động → Nếu nóng bất thường thì kiểm tra lại dòng tải.
-
Thay CB sau 5–7 năm sử dụng, đặc biệt nếu nhà ở vùng ẩm thấp hoặc dùng thiết bị công suất lớn.
VIII. Một số câu hỏi thường gặp
1. CB bị nhảy liên tục là do đâu?
→ Có thể do:
-
Thiết bị điện bị chập, rò điện.
-
CB quá tải hoặc bị hỏng.
-
Dây dẫn bị đứt, chạm vỏ.
2. Có nên thay CB công suất lớn hơn?
→ Không nên nếu dây điện không đủ tiết diện. CB lớn hơn có thể không ngắt khi quá tải, gây cháy dây.
3. Có thể tự thay CB ở nhà không?
→ Nếu bạn có kiến thức và dụng cụ, có thể thực hiện. Tuy nhiên nếu không chắc chắn, nên gọi thợ điện để đảm bảo an toàn.
IX. Kết luận
CB là thiết bị bảo vệ an toàn điện hàng đầu trong các công trình dân dụng. Việc kiểm tra và thay thế CB cần thực hiện đúng kỹ thuật, đảm bảo an toàn cho cả hệ thống điện và người sử dụng. Qua bài viết này, bạn đã nắm được đầy đủ:
-
Dấu hiệu nhận biết CB hư
-
Cách kiểm tra hoạt động CB
-
Quy trình sửa chữa và thay thế CB an toàn
-
Những lưu ý trong sử dụng và bảo trì CB
Nếu bạn làm đúng kỹ thuật và kiểm tra thường xuyên, CB sẽ hoạt động hiệu quả, bảo vệ toàn bộ hệ thống điện cho gia đình bạn khỏi nguy cơ chập cháy và tai nạn điện.
